3D BIM
BIM Utilization FieldBIM 활용분야
전환설계는 모델 바탕의 가상공간 구현을 통해
2D 도면의 정확성 확보를 목적
일부 PJ의 경우 사용 목적에 따라 모델링의 업무 경감 등을 목적으로 전환설계 자동화를 추진
사용자 편의성을 고려한 결과물 제공 사례
• AS-05-105

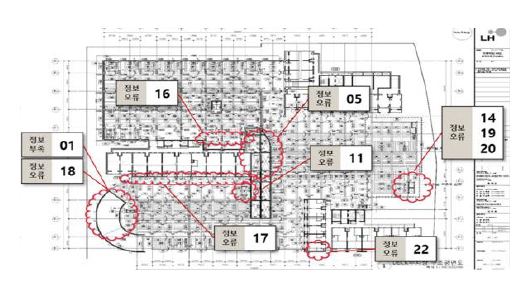

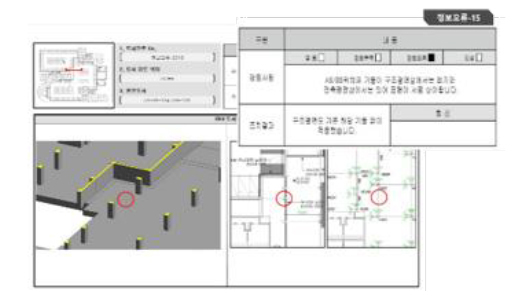

평면적 검토에 따른 오류 사항 사례 (정보오류)

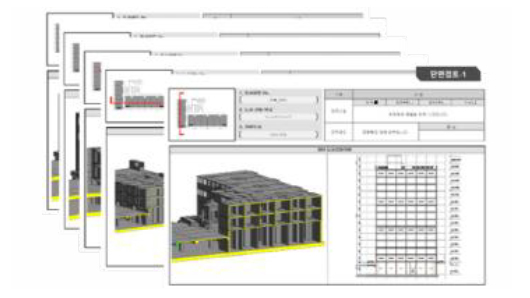

수직적 검토 사례 (단면검토 13건 / 횡,종단면 등)
진해석동2 4BL 간섭보고서 결과물 취합 현황
| 구분 | 건 수 | 비 율(%) | 비 고 | |
|---|---|---|---|---|
| 검토 | 13 | 32 | ||
| 정보부족 | 3 | 7 | ||
| 정보오류 | 25 | 61 | ||
| 간섭 | 0 | 0 | ||
| 합계 | 41 | 100% | ||
Modeling 업무 기준
- 01. 용역 발주자가 제공하는 도서 (2016년 11월)
기준으로 BIM Model 작성 - 02. 설계 도서의 상호간 불일치 부분에 대해서는
간섭검토보고서에 기록하고 추정 적용하여 Model 구축 - 03. 도서 누락 부분에 대해서는 간섭검토보고서에
기록하고 추정적용하여 Model 구축 - 04. 토목 / 조경 Model은 시각적검토를 위하여
개략적으로 Model 구축 - 05. 주변 현황물에 대한 Model은
필요 시 개략적으로 Model 구축
| 구분 | 세부내용 | 현황 | ||
|---|---|---|---|---|
| Modeling (3D) | 지하주차장 | 구조 | 전체 | o |
| 아파트 | 구조 | 103동 지하1-지상3 바닥 | o | |
| 단위세대 | 구조/마감 | 2개 Type | o | |
| 주동 공용부 | 구조/마감 | 103동 2층 | o | |
| 부대토목/조경 | . | 도로, 인도 등 | o | |
| 수량산출 (5D) | 지하주차장 | 구조 | 전체 | o |
| 단위세대 | 마감 | 1개 Type | o | |
| 시각화자료 구축 및 교육 | VBE동 | 모델자료 기반 | . | o |
| 교육 | 현장 | 2회 | 향후일정 | |
